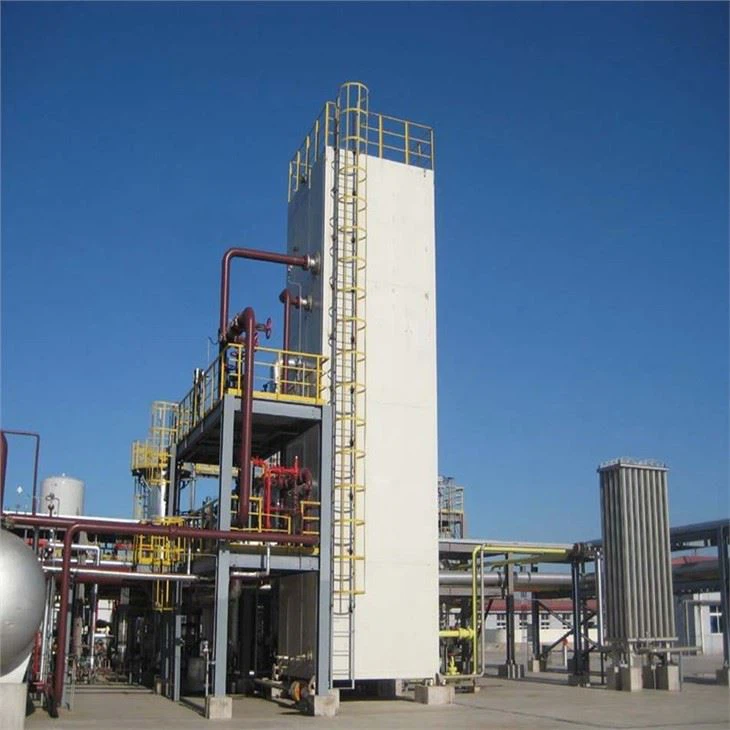

Skysto azoto gamykla

1. Šio įrenginio projektavimo principas pagrįstas skirtingu kiekvienos ore esančių dujų virimo tašku. Oras suspaudžiamas, iš anksto atšaldomas ir pašalinamas H2O ir CO2, po to aušinamas pagrindiniame šilumokaityje, kol suskystėja. Po rektifikavimo galima surinkti gamybinį deguonį ir azotą.2. Šis įrenginys skirtas oro valymui MS, naudojant turbinos plėtimo procesą. Tai įprastas oro atskyrimo įrenginys, kuriame galima visiškai užpildyti ir rektifikuoti argono gamybą.3. Neapdorotas oras patenka į oro filtrą, kad pašalintų dulkes ir mechanines priemaišas, ir patenka į oro turbinos kompresorių, kur oras suspaudžiamas iki 0,59 MPaA. Tada jis patenka į oro aušinimo sistemą, kurioje oras atšaldomas iki 17 laipsnių. Po to jis teka į 2 molekulinio sieto adsorbavimo baką, kuris veikia paeiliui, kad būtų pašalintas H2O, CO2 ir C2H2.
